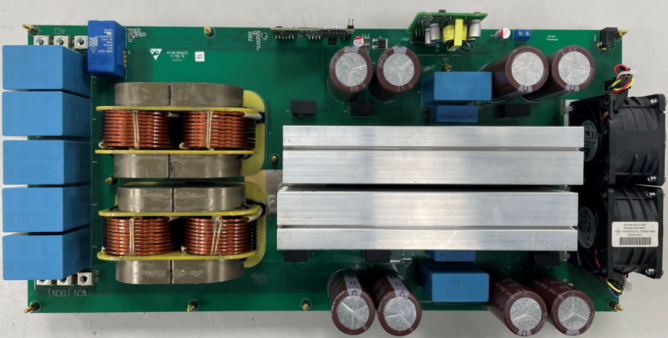

为应对太阳能系统对更高效率和更高功率水平的需求，1500 V 直流母线平台太阳能应用正在快速增长。参考设计CRD-33FF12N-K 采用三电平 ANPC 拓扑结构，结合Wolfspeed新型CMHSA 1200 V分立式碳化硅（SiC）MOSFET，实现了高效率和高功率密度。该设计是一个33kW 的单相ANPC桥臂，可作为三相100 kW ANPC 系统的基础模块。4个高频开关管位置各采用3颗分立式碳化硅MOSFET并联，而中性点钳位低频开关管位置各并联2个器件，以实现高性能的同时降低系统成本。
参考设计规格
DC/AC 和 AC/DC 双向转换
单相 ANPC 拓扑
高功率密度 >5 kW/L
高效率设计
- 逆变器模式和 PFC 模式下的峰值效率均 > 99%
直流母线电压范围：1100 VDC - 1500 VDC
交流输入/输出：
- 400 Vac
- 储能变流器（PCS）和光伏逆变器最大功率 33 kW
开关频率：40 kHz / 60 kHz
应用
光伏逆变器
储能变流器（PCS）
包含
参考设计文件，用于：主板、控制器板、辅助电源板
测试结果与设计文档
单独申请获取
固件
机械规格
产品兼容
CMHSA040120K
C3M0021120K
（来源：Wolfspeed）
