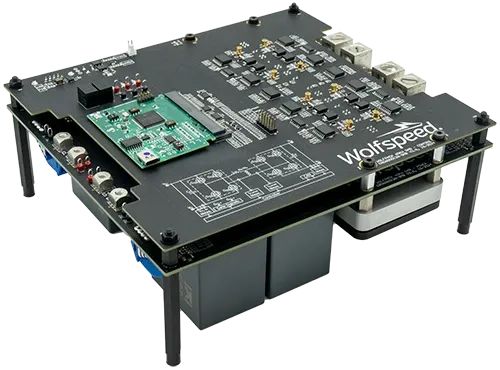

这款 60 kW 双有源桥 (DAB) 隔离式 DC/DC 转换器参考设计展示了 Wolfspeed 创新型第四代 (Gen 4) 无基板碳化硅 (SiC) 功率模块如何为可再生能源、储能系统和大功率快速充电应用量身定制。该 60 kW 双有源桥 (DAB) 拓扑仅采用两个全桥 GM4 功率模块安装于单一冷板上，充分利用无基板功率模块的隔离衬底特性，进一步提升了功率密度。
碳化硅 (SiC) 技术支持的 100 kHz 高频率开关不仅缩小了隔离变压器的体积，还拓宽了输出电压/功率范围，同时实现了原边和副边桥臂的零电压开关 (ZVS) 操作。此外，通过合理设计，仅需高频变压器的漏电感即可实现充足的能量传输，无需额外笨重的磁性元件。双有源桥 (DAB) 拓扑固有的双向能力和易于并联的特性，使其成为可扩展至更高功率的模块化构建单元。Wolfspeed 第四代 (Gen 4) 无基板碳化硅 (SiC) 功率模块的运用简化了系统设计，同时提升了效率、耐用性、可靠性和可扩展性。
设计优势
-
峰值效率达 99.2%
-
在 20 kW 以上工作范围内效率 >98.8%
-
包含变压器在内的功率密度达 10.5 kW/L
-
隔离拓扑保障安全性
-
宽输出电压范围内实现零电压开通
-
利用隔离变压器的漏电感（无需独立大体积电感）
-
模块化设计可通过并联实现更高功率等级
-
固有的双向能量传输能力
应用
-
储能系统
-
可再生能源
-
电动汽车快速充电
包含
-
原理图
-
PCB 布局
-
物料清单（BOM）
产品兼容
-
CBB011M12GM4T
（来源： Wolfspeed）
