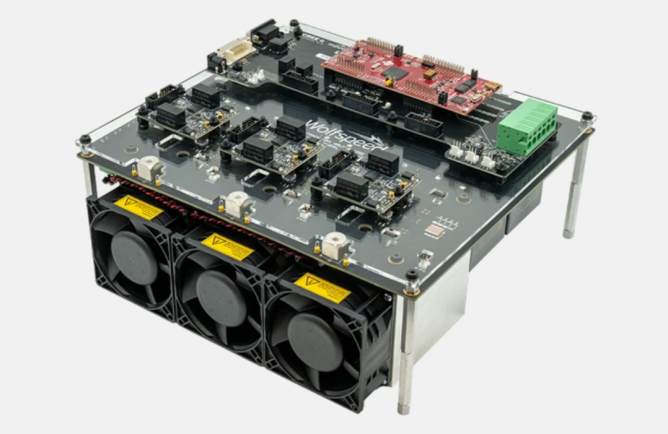

这款 200 kW 三相逆变器参考设计展示了基于 Wolfspeed 创新型的 2300 V 无基板碳化硅 (SiC) 功率模块的设计简洁性和可扩展性。该设计采用简单的两电平拓扑，为系统设计人员提供了一个初始设计参考，能够适用于 1500 V 的直流母线架构，并通过一个 200 kW 的模块化单元，展示了满足爬电 / 电气间隙距离的 PCB 布局以及缓冲电路优化的实际参考设计。基于 Wolfspeed 第四代 (Gen 4) MOSFET 技术，此参考设计适用于可再生能源、储能系统和大功率快速充电等领域，这些领域对系统效率、耐用性、可靠性和可扩展性要求极高。
优势
支持 1500 V 直流母线的两电平
系统可扩展性和可靠性
降低系统复杂度
便于布局和组装
应用
大功率储能系统
可再生能源
大功率快速充电
不间断电源
测试与测量设备
包含
原理图
PCB 布局图
物料清单 (BOM)
产品兼容
CAB5R0A23GM4T
CAB6R0A23GM4T
CAB7R5A23GM4T
（来源：Wolfspeed）
